一、工程概况

处理量20L/h设计；

二、工艺设计及分析

无蒸汽可用、场地限制，考虑运行成本、采用真空热泵蒸发器。材质物料接触部分采用PP及316L,其余部分为不锈钢304L或碳钢。

三、蒸发器类型、特点

1、依据客户提供的物料情况及其特性、确定蒸发器类型为：

l 热泵低温蒸发浓缩系统；

l 采用真空减压浓缩循环系统，冷媒压缩循环系统；

2、蒸发器特点

l 低温蒸发，物料蒸发温度≤40℃，冷凝水温度≤30℃，加热器设温度控制保护装置，防止物料温度过高。

l 采用液位自动控制系统、自动进料、冷凝水自动排放。

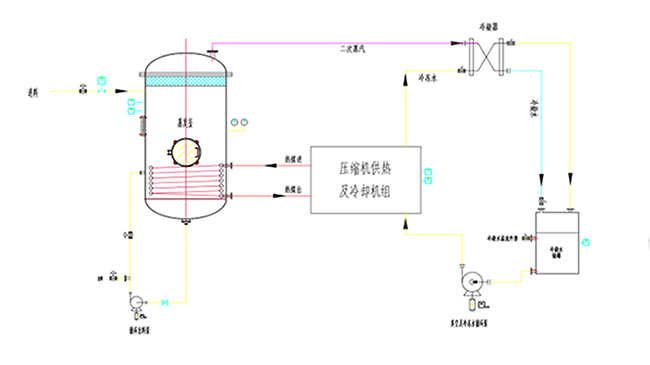

四、总工艺流程框图及布局图

五、工艺流程及控制系统简述

1、物料走向：

物料在真空作用下被吸入分离器、液位自动控制。开启压缩供热冷凝循环装置，给物料加热及二次蒸汽冷凝，使水分不断蒸发。在物料蒸发的过程中，通过真空吸力不断的补料。PLC自动控制液位，连续蒸发，无需人工操作。

2、蒸汽走向：

蒸汽走向：氟利昂加热介质经压缩后给物料加热，蒸发出来二次蒸汽进入冷凝器冷凝。低温氟利昂冷却循环水，低温循环水用于冷凝二次蒸汽。冷凝水进入冷凝水储罐，并溢流排放。

六、温度及真空度：

七、技术参数
